Regelkugelhahn G

Medien

Erdgas, Erdöl, Wasser

Einsatzbereiche (Beispiele)

  • Druck- und Mengenregelung in Erdgasverdichterstationen
  • Übergabestation zu Industrieverbrauchern
  • Brennersteuerung für Industrieanlagen
  • Erdöl-/Erdgasspeicher: Aussolung, Einlagerung, Auslagerung, Kavernenentlastung

Basisdaten

  • Nennweite: DN25 bis DN800 (1“ bis 32“)
  • Druckstufe: PN16 bis PN400 (ANSI 300 bis 2500)
  • Temperaturen: –80 bis +200 °C

Produktvorteile

  • Rein metallische Dichtung von Kugel und Sitzring
  • Dauerhaft nach außen dicht
  • Die geradlinige Durchströmung erlaubt einen bleibenden Druckverlust von 0,2 bar bei gleichbleibender Regelgüte
  • Schnelle Anpassung der Armatur an geänderte Betriebsanforderungen durch Austausch der Regelscheiben
  • Ein mehrstufiger, geregelter Druckabbau ist möglich
  • Hoch verschleißfest durch Wolframcarbidbeschichtung (WCB)
  • Einfacher Ein- und Ausbau auch bei eingeschweißter Ausführung

Download Broschüre Regelkugelhahn G (PDF) (2805 Downloads )

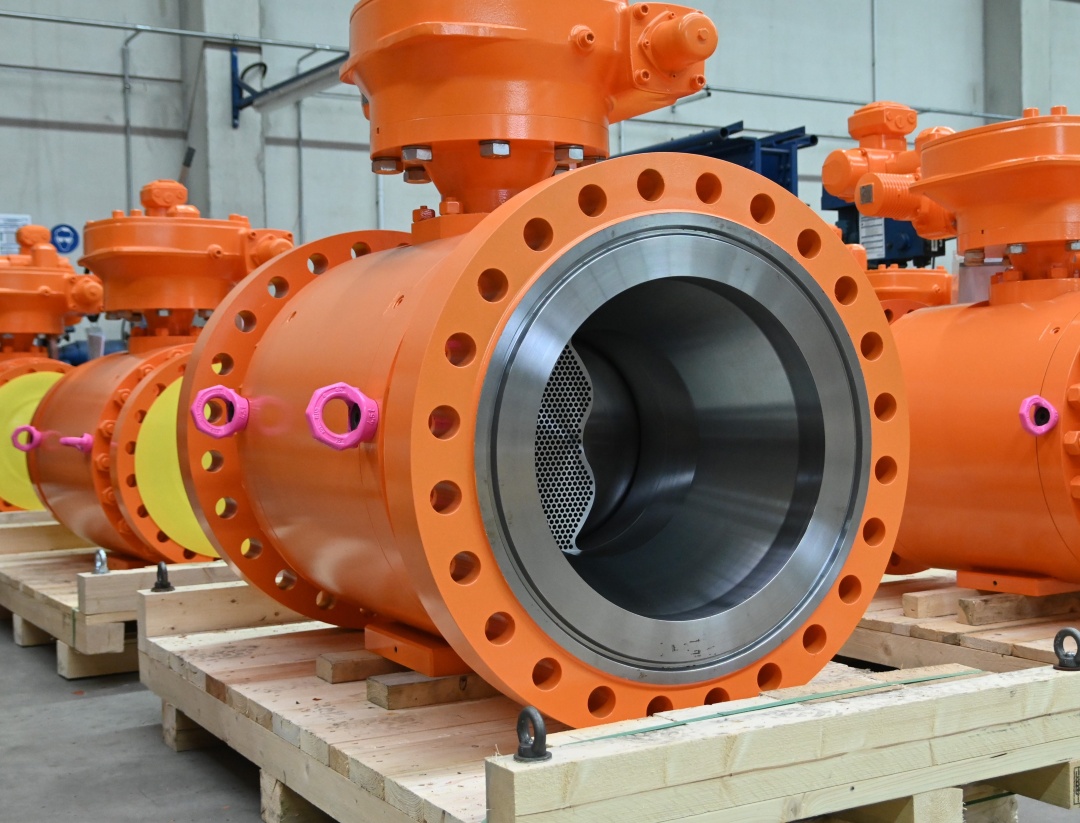

Beispiele für den Regelkugelhahn G

Veröffentlichung im Fachmagazin EEK 1/2021 (10931 Downloads )
